骨架爱体育官方网站-爱体育aitiyu(中国) 正确的安装流程

2024-10-12


爱体育官方网站-爱体育aitiyu(中国) 是个很不起眼的东西，也没有引起很多操作人员的重视。但是一旦由于安装不当发生了漏油，寻找原因通常非常困难，会给生产厂家和客户带来很大的困扰。所以了解骨架爱体育官方网站-爱体育aitiyu(中国) 正确的安装流程是十分必要的。

下面就和大家详细的介绍一下如何安装骨架爱体育官方网站-爱体育aitiyu(中国) ，流程看似复杂，但是为了提高产品质量，希望大家能认真看完并在生产中加以执行。
1. 检查爱体育官方网站-爱体育aitiyu(中国) 、轴和孔

  • 确保使用了正确规格的爱体育官方网站-爱体育aitiyu(中国) ，对应爱体育官方网站-爱体育aitiyu(中国) 位置处的轴尺寸和孔尺寸都是合格的。
  • 由于密封唇口非常的脆弱，在安装爱体育官方网站-爱体育aitiyu(中国) 之前，必须保证爱体育官方网站-爱体育aitiyu(中国) 、轴和孔是干净的、没有任何缺陷和损伤的。
  • 爱体育官方网站-爱体育aitiyu(中国) 对应轴和孔位置处的接触表面没有划痕、毛刺、凹痕等。
  • 1.png

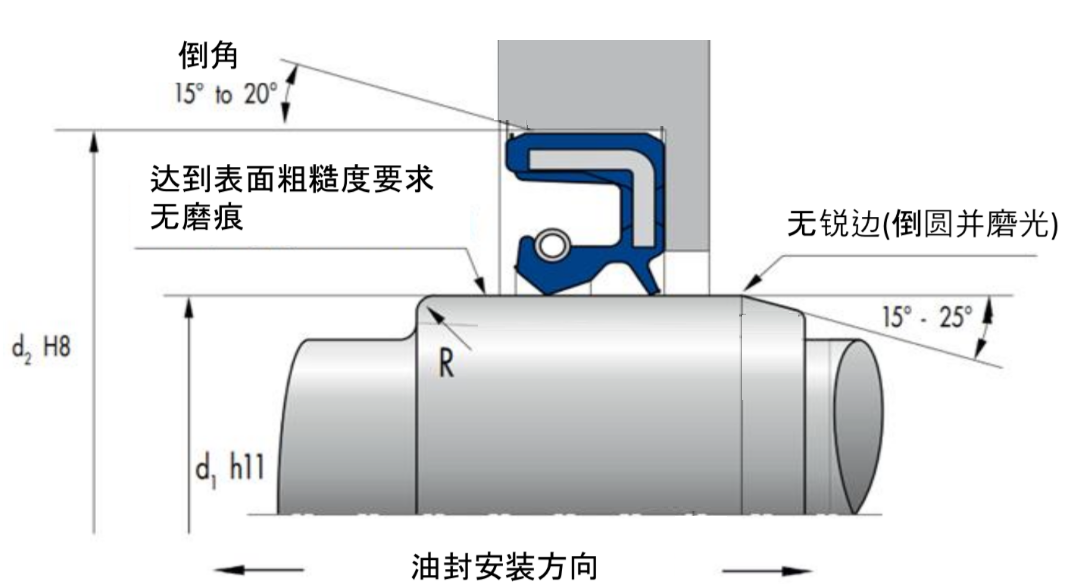

  • 由于存在过盈量，爱体育官方网站-爱体育aitiyu(中国) 的内径在装配过程中会受到拉伸，因此轴端必须设计引入倒角。孔也应设计引入倒角。如下图所示。
  • 2.png

如果发现轴和箱体的爱体育官方网站-爱体育aitiyu(中国) 安装孔处没有加工引入倒角，则需要使用合适的安装工具，参见下面第二步。
2. 特殊部位的防护处理
由于爱体育官方网站-爱体育aitiyu(中国) 在装配过程中损伤的风险非常高，特别是安装轴上存在键、齿、键槽等加工特征时，如果爱体育官方网站-爱体育aitiyu(中国) 安装过程需要经过这些特殊的部位，则必须使用合适的防护。

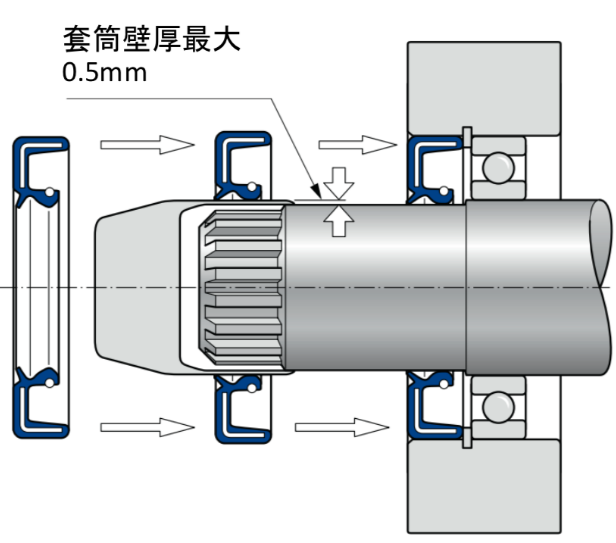

最好使用如下图所示的护套，如手头没有适合的护套，也应使用油纸胶带、塑料薄膜等罩住整个齿槽部区域。
如果轴上存在台阶，且没有加工引入倒角，如下图所示，则需要使用安装护套。
3. 在密封唇部和轴和孔上涂抹润滑剂
在正式安装爱体育官方网站-爱体育aitiyu(中国) 之前，应在爱体育官方网站-爱体育aitiyu(中国) 唇部、轴上安装路径表面、孔内部涂抹润滑油或脂，以便于爱体育官方网站-爱体育aitiyu(中国) 更为顺利的安装，减少安装过程中的损坏，同时也可以避免安装后出现反弹、后退或翻边。
不过需要注意的是，所使用的润滑油或润滑脂应与爱体育官方网站-爱体育aitiyu(中国) 材料相兼容。对于只有一个爱体育官方网站-爱体育aitiyu(中国) 唇的爱体育官方网站-爱体育aitiyu(中国) ，应在密封唇边上均匀涂抹润滑油/脂；对于双唇口的爱体育官方网站-爱体育aitiyu(中国) ，可在两唇之间涂抹润滑脂（见下图）。但注意油脂不要涂的过多，否则安装过程中会造成出，某些时候还会造成误解（以为是漏油了）。
4. 使用合适工具压装密封件
最后一步是实际压入密封件。安装时应使用合适的安装工具，确保爱体育官方网站-爱体育aitiyu(中国) 受力均匀、垂直压入。

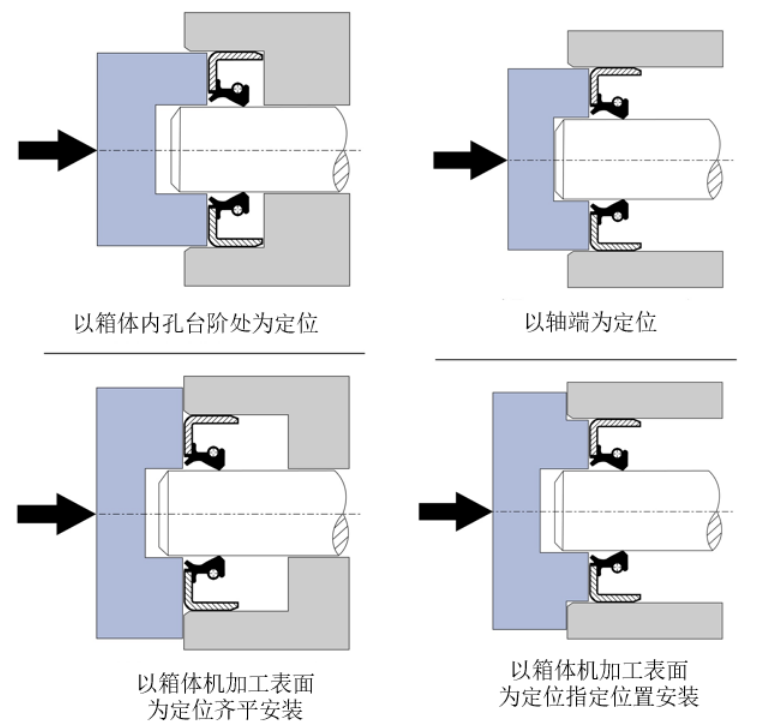

首先需要根据爱体育官方网站-爱体育aitiyu(中国) 安装位置（和端面齐平还是在内部；是通孔还是有定位止挡等），选择不同的压装工具，如下图所示。定位面应为机加工面，尽量避免以铸造面为定位基准。

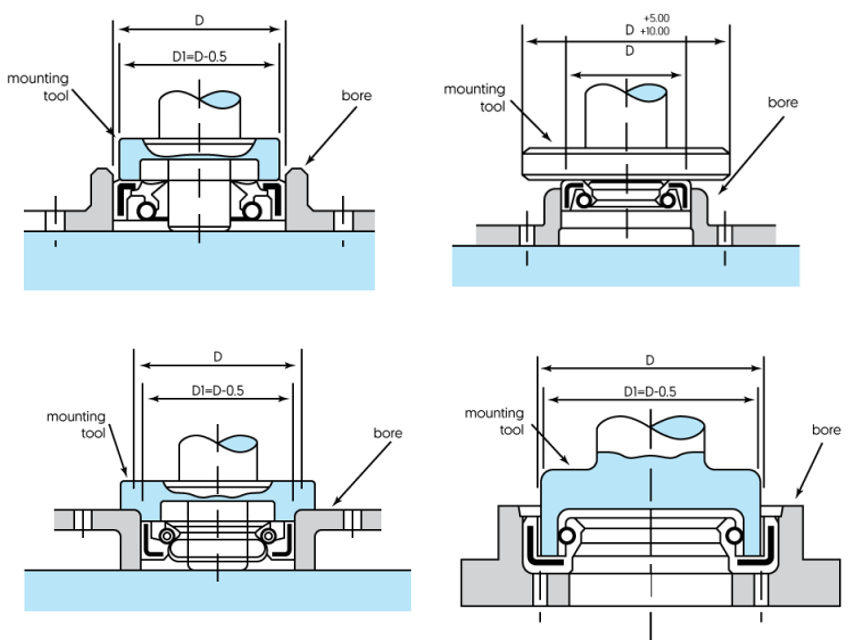

其次，注意压装工具的直径大小，防止因尺寸不合适造成压装后爱体育官方网站-爱体育aitiyu(中国) 变形。载荷尽量施加在外圈骨架上或靠近外圈骨架。以下来自于ERIKS的图片供参考。
以下为错误示例，一旦爱体育官方网站-爱体育aitiyu(中国) 安装倾斜或发生变形，将会增加泄漏的风险。
（图文来源于网络，有侵权请联系删除）
