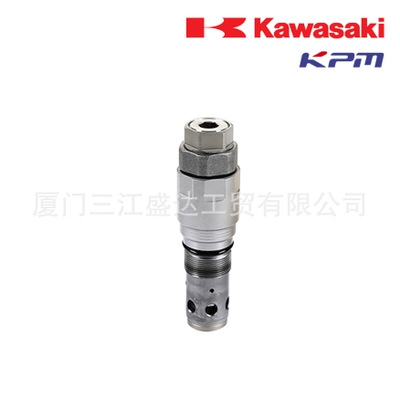

01  溢流阀的结构

溢流阀，是一种液压压力控制阀。在液压设备中起着重要作用，是液压系统中极为重要的控制元件，其工作性能的优劣对液压系统的工作性能影响很大。是保证压力管道、压力容器的关键安全应用保障。



溢流阀主要有阀体、阀芯、阀座、调压弹簧和调压手轮组成。

02 溢流阀的分类及特点

1.直动式溢流阀


压力油经阻尼孔进入阀芯底部，当作用在阀芯上的作用力大于弹簧力时，阀口打开，使油液溢流。通过转动手轮可以调节弹簧预紧力，从而调节溢流阀的开启压力，通过更换不同刚度的弹簧可以调整溢流阀的调压范围。

有锥阀式、球阀式、滑阀式三种结构：





2.先导式溢流阀


先导式溢流阀的上端为先导阀，下端为主阀，压力油经阻尼孔进入主阀上腔和先导阀右腔。压力不高时，主阀上下两腔压力相等，在弹簧力作用下，先导阀和主阀都为关闭状态;当压力升高到可以打开先导阀芯时，油液经阻尼孔在主阀上下两腔产生压差，将主阀芯推开，油液溢流。关注公众号“液压说”，获取更多液压知识。









3.溢流阀特点

直动式溢流阀：随着工作压力和流量的提高，其调压弹簧的刚度要加得很大，导致使阀的调整费力，同时也使溢流量变化时阀的调定压力波动较大，所以直动式溢流阀适用于低压小流量场合。直动式溢流阀的结构简单、成本低。



先导式溢流阀：其先导阀部分的结构尺寸一般都很小，调压弹簧的刚度不必太大，因此调整轻便。工作压力和流量的提高对调压弹簧的影响不大，所以先导式溢流阀适用于高压大流量系统。先导式溢流阀结构较复杂、成本较高。





03溢流阀的实际应用



溢流阀的主要功能是稳定系统的压力，将系统中多余的油液溢流出去，从而保证系统的安全。关注公众号“液压说”，获取更多液压知识。



1.为定量泵系统稳压溢流

作为定压阀，常用于使用定量泵的液压系统中溢流阀，和定量泵、节流阀并联使用。

由于定量泵的流量不能随工作机构的需要而改变，因此它必须不断地通过溢流阀将超过工作机构需要的多余流量溢出，以保持系统压力基本恒定。在这种情况下，溢流阀控制的压力应该调整系统的工作压力，它通过不断地溢流来保持这个压力，即溢流阀工作于常开状态。



由于溢流阀在该系统中长期处于溢流，造成油箱中油液的温度上升，所以只适用于小功率的液压系统使用。


2.为变量泵提供过载保护

和变量泵并行连接，正常工作时溢流阀的阀口处于关闭状态。过载时,溢流阀的阀口才处于打开状态，此时所起的作用是安全保护的作用。



由于系统中所使用的是变量泵，本身有流量自动调节机构，使系统压力能保持恒定，正常情况下溢流阀不起作用，处于常闭状态。只是在出现故障时，当系统出现过载现象时溢流阀开启，将系统中不需要的油液溢流出去，从而保证系统的安全，所以当溢流阀和变量泵组合使用时，溢流阀的可称为安全阀。


3.实现远程调压

溢流阀实现远程调压必须用先导式溢流阀，如下图中X口即为远控口，将X口接到另一个直动式溢流阀的进油口，可以直接利用直动式溢流阀(即远程调压阀)进行远程调压，这时直动式溢流阀(远程调压阀)就替代了先导阀的工作，调节直动式溢流阀调压弹簧的力，就可以调节先导式溢流阀的工作压力。需注意:远程调压阀即直动式溢流阀的调定压力必须小于先导式溢流阀的调定压力，否则远程调压阀将起不到调压作用。

借助先导式溢流阀的远控可并联多条油路、与多个直动式溢流阀配合使用，实现液压系统多级压力的调整。


4.系统卸荷

先导式溢流阀和二位二通电磁换向阀相配合使用，完成液压泵的卸荷，当二位二通电磁换向阀接通时，先导式溢流阀的远控口X与油箱接通，相当于先导式溢流阀的调定压力值为零，此时先导式溢流阀主阀阀芯上下两腔之间出现压力差,使主阀阀芯迅速抬起，完成泵的卸荷。





5.形成背压

将溢流阀串联在回油路中，液压缸的回油腔只有达到溢流阀的调定压力时，回油腔的油液才能流回油箱，使液压缸回油腔形成背压，即回油腔的压力等于溢流阀的调定压力，避免当负载突然减小时液压缸里的部件出现前冲现象，提高运动部件运动的平稳性。
